Ako zmeniť farbu podsvietenia na informačnom LCD displayi

Upravujete si skrinku, chcete si do nej umiestniť informačný LCD display a nevyhovuje Vám jeho farba? Nevadí, dá sa to pomerne jednoducho zmeniť! Poďme sa pozrieť, ako na to.

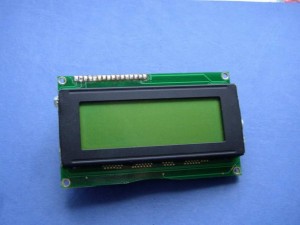

Obrazek












Čo budeme potrebovať:
Letovačku, malé ploché kliešte, štikacie kliešte, plochý pilník, brúsny papier, vŕtačku, kúsok 4-8mm plexiskla, vysokosvietivé LED diódy, rezistor, kúsok cínu a kúsok dvojžilového káblika.

Postup:

Na displayi pomocou plochých klieští vyrovnáme úchyty kovového krytu displaya, ktoré slúžia na jeho pritlačenie k doske pločných spojov a kryt dáme dole.
Na jeho stranách odcvikneme z jeho bokov asi tak 5-6mm kôli tomu, aby nezavadzali pri nasledujúcej úprave.


Pod samotným displayom sa nachádza rozptylka, ktorá zabezpečuje podsvietenie displaya. Odletujeme ju a z kúska plexiskla si vyrobíme novú a to tak, že si na plexisklo prenesieme rozmer tej starej a potom si plexisklo buď narežeme, alebo nalámeme na potrebný rozmer. Pomocou pilníka novú rozptylku zabrúsime tak, aby sa nám bez problémov zmestila medzi elektrovodivé gumy čo sú na displayi. Takto upravené plexisklo prebrúsime z hornej a spodnej strany brúsnym papierom a tým dosiahneme to, že nebude svietiť iba na bokoch, ale aj na oboch stranách.


Do rohov plexiskla si navŕtame diery na LED diódy, ktoré tam následne zasunieme, zafixujeme trochou tavného lepidla a naletujeme na ne kábliky. Ak máme 4mm plexisklo, tak budeme musieť použiť 3mm LED, ak máme plexisklo s väčšou hrúbkou, tak sa dajú použiť aj 5mm LED.


Dosku s plošnými spojmi si na miestach kde sa nachádzajú diery na úchytky kovového krytu upravíme tak, že obrúsime ich okraje tam kde sa nachádzajú kontakty na pripojenie samotného displaya pomocou elektrovodivej gumy aby sa s ním pri jeho nasadzovaní náhodou nespojili a nezoskratovali niektoré zo zobrazovacích segmentov.

Rozptylku vložíme na miesto, kde bola pôvodná rozptylka, nasadíme kryt s displayom, pričom si dávame obzvlášť veľký pozor na to, aby sa na elektrovodivej gume nenachádzali nečistoty, inak nám nebudú zobrazovať niektoré znaky na displayi (mne sa to úspešne podarilo asi tak na 20 pokus) a zahneme úchytky krytu.


LED diódy pripojíme pomocou káblika na kontakty, kde bola pripojená pôvodná rozptylka a pomocou rezistoru nastavíme ich jas. Hodnota rezistoru sa líši podľa toho aký typ LED sme použili a aký jas požadujeme a vypočítame ju zo vzorca

R=(U-Uled)/I

kde
R – veľkosť odporu rezistoru (Ω)
U – napájacie napätie displaya (+5V)
Uled – napätie na LED dióde (V)
I – prúd pretekajúci LED diódou (A)

Display pripojíme k počítaču a odskúšame jeho funkčnosť a takisto aj funkčnosť nového podsvietenia. Ak by nezobrazoval niektorý segment, tak ho budeme musieť znova rozobrať a dôkladne očistiť elektrovodivú gumu.

Výhoda tejto prestavby je tá, že môžeme použiť farbu akú požadujeme (nie len modrú alebo zelenú ale aj všetky ostatné dostupné) a hlavne cena klasického LCD je oproti modro podsvietenému displayu polovičná.
Nevýhodou je vysoká náročnosť na čistotu pri skladaní LCD.
